A28933. 请根据图示台灯模型图纸上的尺寸值（单位为mm），使用基本实体摆放出台灯造型。（24分) 任务要求：（1）每处尺寸符合图纸要求。（14分）（2）所有实体的位置正确（中心轴同轴）。（4分）（3）整个模型合并为一个整体。（4分）（4）模型文件以“XXX-1.Z1”命名，保存到本地电脑中。（注：XXX为考试号后三位，1为题号，如命名为001-1）（2分）说明：请考生按如下要求提交模型文件：（1）将模型文…
填空题
中等
知识点
题目描述

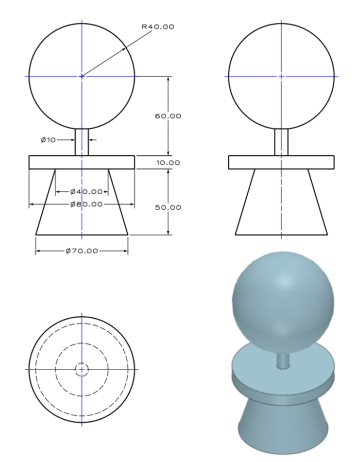

请根据图示台灯模型图纸上的尺寸值（单位为mm），使用基本实体摆放出台灯造型。（24分)
任务要求：
（1）每处尺寸符合图纸要求。（14分）
（2）所有实体的位置正确（中心轴同轴）。（4分）
（3）整个模型合并为一个整体。（4分）
（4）模型文件以“XXX-1.Z1”命名，保存到本地电脑中。（注：XXX为考试号后三位，1为题号，如命名为001-1）（2分）
说明：请考生按如下要求提交模型文件：
（1）将模型文件压缩为"rar或zip或7z"格式，大小5M以下，1个文件。
（2）将模型文件通过“上传附件”按钮进行上传。
提问问题：
（1）你是用哪几种基本体命令创建的台灯模型？（3分）
（2）你用什么方法定位的手电筒模型最顶层的球体位置？（3分）
参考答案
1.用了圆柱体、圆锥体和球体。
2.（答案A或B）
A. 直接利用捕捉点的方法捕捉到圆柱体的顶面中心点进行定位。
B. 放置在最下层的圆锥体底面中心点后，使用移动命令朝着Z轴方向移动120mm
