A28931. 使用基本实体间的组合运算，完成下图所示零件模型的创建(单位为mm)。（28分） 任务要求：（1）每处尺寸符合图纸。（18分）（2）4个R9槽口及尺寸位置正确。（8分）（3）模型文件以“XXX-3.Z1”命名，保存到本地电脑中。（2分）说明：请考生按如下要求提交模型文件：（1）将模型文件压缩为"rar或zip或7z"格式，大小5M以下，1个文件。（2）将模型文件通过“上传附件”按钮进行上传。提问问…
填空题
中等
知识点
题目描述

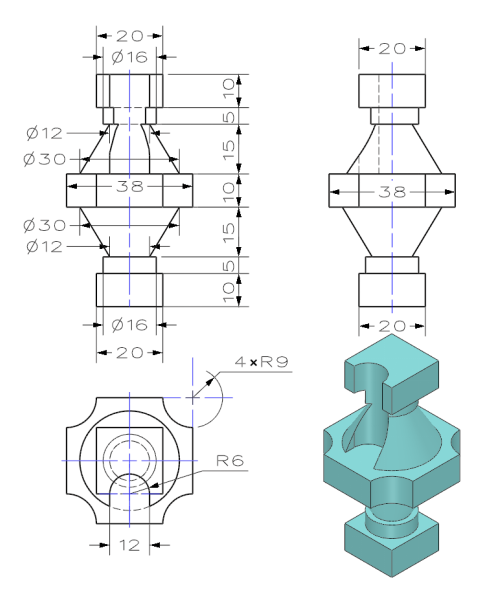

使用基本实体间的组合运算，完成下图所示零件模型的创建(单位为mm)。（28分）
任务要求：
（1）每处尺寸符合图纸。（18分）
（2）4个R9槽口及尺寸位置正确。（8分）
（3）模型文件以“XXX-3.Z1”命名，保存到本地电脑中。（2分）
说明：请考生按如下要求提交模型文件：
（1）将模型文件压缩为"rar或zip或7z"格式，大小5M以下，1个文件。
（2）将模型文件通过“上传附件”按钮进行上传。
提问问题：
（1）从主视图看，模型是上下对称的吗？如果不是上下对称，那是什么对称效果？（3.5分）
（2）你是怎么做出R6尺寸位置的槽口？（3.5分）
参考答案
1.不是，是左右对称。
2.（答案A或B）：
A. 使用圆柱体命令，捕捉到顶部六面体边线中点，半径设为6，高度设为30，调整方向并做减运算即可。
B. 在草图中绘制出半径为6的圆，然后绘制圆的直径，将多余的曲线剪裁掉，留下一个半圆形，然后拉伸并做减运算即可。
