A28929. 根据图示的图形及尺寸（单位为mm）完成该草图的绘制,注意草图为左右对称、上下对称草图，线间距均为5，红色标注位置关系为垂直关系。（28分）任务要求：（1）所有尺寸绘制正确。（21分）（2）绘制出图中的垂直关系（红色垂直标记处）。 （4分）（3）圆心与正方形外框同心。（1分）（4）模型文件以“XXX-2.Z1”命名，保存新的文件（另存为）到考生目录中。（2分）说明：请考生按如下要求提交模型文件：（…
填空题
较难
知识点
题目描述

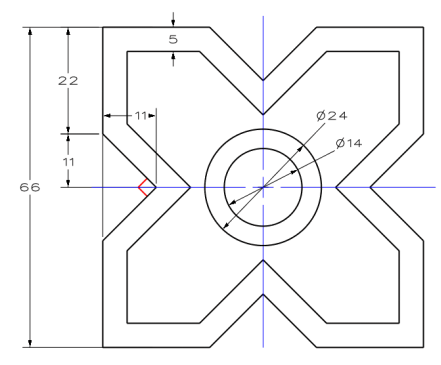

根据图示的图形及尺寸（单位为mm）完成该草图的绘制,注意草图为左右对称、上下对称草图，线间距均为5，红色标注位置关系为垂直关系。（28分）
任务要求：
（1）所有尺寸绘制正确。（21分）
（2）绘制出图中的垂直关系（红色垂直标记处）。 （4分）
（3）圆心与正方形外框同心。（1分）
（4）模型文件以“XXX-2.Z1”命名，保存新的文件（另存为）到考生目录中。（2分）
说明：请考生按如下要求提交模型文件：
（1）将模型文件压缩为"rar或zip或7z"格式，大小5M以下，1个文件。
（2）将模型文件通过"上传附件"按钮进行上传。
提问问题：
（1）图中的尺寸等距5的草图是如何绘制的？（3.5分）
（2）图中的上下对称、左右对称效果你是如何绘制出来的？（3.5分）
参考答案
1.（答案A或B）：
A. 参考外轮廓尺寸计算出来，一点点绘制出来的。
B. 基于外轮廓，用偏移曲线命令偏移5得到。
2.（答案A或B）：
A. 画出一部分，然后先左右镜像，再上下镜像。
B. 画出一部分，用圆形阵列得到。
