A28928. 根据图示模型的图纸(单位为mm)，绘制出该模型。（28分）任务要求：（1）所有尺寸符合图纸要求。（17分）（2）形状符合图纸要求。（9分）（3）模型文件以“XXX-3.Z1”命名，保存到考生目录中。（2分）说明：请考生按如下要求提交模型文件：（1）将模型文件压缩为"rar或zip或7z"格式，大小5M以下，1个文件。（2）将模型文件通过"上传附件"按钮进行上传。提问问题：（1）你是如何绘制左右对…
填空题
较难
知识点
题目描述

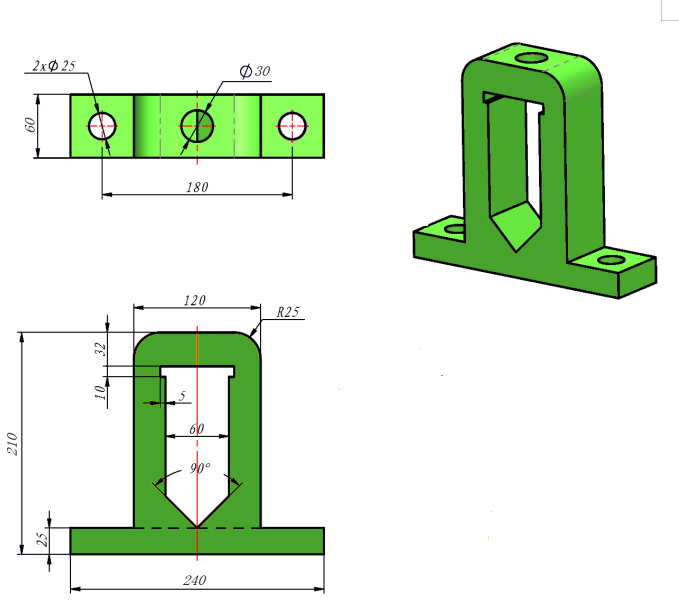

根据图示模型的图纸(单位为mm)，绘制出该模型。（28分）
任务要求：
（1）所有尺寸符合图纸要求。（17分）
（2）形状符合图纸要求。（9分）
（3）模型文件以“XXX-3.Z1”命名，保存到考生目录中。（2分）
说明：请考生按如下要求提交模型文件：
（1）将模型文件压缩为"rar或zip或7z"格式，大小5M以下，1个文件。
（2）将模型文件通过"上传附件"按钮进行上传。
提问问题：
（1）你是如何绘制左右对称效果的？（3.5分）
（2）你是如何绘制图中90°尺寸效果的？（3.5分）
参考答案
1（答案A或者B）：
A. 按照图纸尺寸，先绘制一半，在通过镜像绘制另一半。
B. 按照图纸尺寸，直接一步步绘制出来，即可得到对称效果。
2（答案A或者B）：
A. 找到底端参考点绘制一条直线，然后圆形阵列，角度45°，数量3个，删除多余的即可得到90°效果。
B. 绘制一条水平直线，然后使用旋转功能，旋转45°，再复制直线，旋转90°。
