填空题 困难

题目描述

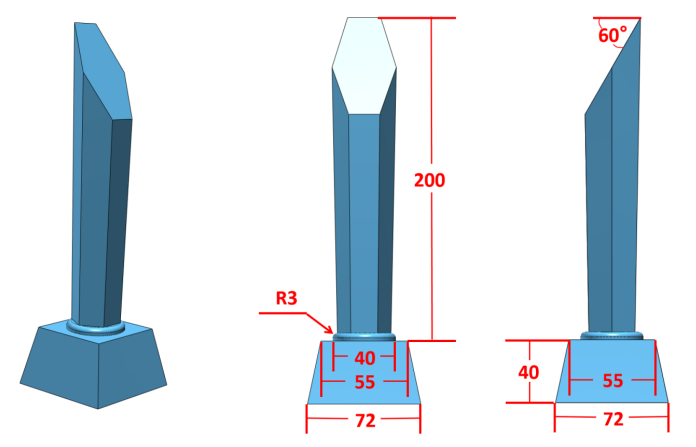

根据图纸尺寸和造型绘制如图所示的水晶奖杯造型(单位为mm)。(28分)

任务要求:

(1)先制作底座和二层底座(底面直径40,高5的圆柱),然后画六边形(外接圆半径为17)拉伸,再拔模,数值为1,形成上面略粗的实体,外形尺寸符合图纸要求,每处4分。(12分)

(2)底座底面尺寸为72×72,顶面为55×55,底座高度为40,奖杯顶端偏转角度为60,二层圆柱形底座圆圆角数值为3。(14分)

(3)文件以“XXX-1.Z1”命名,保存到本地电脑中。(注:XXX为考试号后三位,1为题号,如命名为001-1)(2分)

说明:请考生按如下要求提交模型文件:

(1)将模型文件压缩为"rar或zip或7z"格式,大小5M以下,1个文件。

(2)将模型文件通过"上传附件"按钮进行上传。

提问问题:

(1)你是如何得到奖杯底座造型的?(3.5分)

(2)对于奖杯顶端60度斜面的造型,还可以有什么办法?(3.5分)

参考答案

1.利用草图分别绘制边长为55mm和72mm的正方形,然后调整之间的距离为40mm,使用放样命令。 2.可以用实体分割的办法。做个60度的斜面对实体分割,也可以得到。
