A28926. 在题目中点击“素材下载”链接，把“化妆瓶.rar”模型文件下载到本地电脑，解压缩后打开如左图所示的“化妆瓶.stp”模型，先给该模型加个盖子，盖子和瓶口要有缝隙，然后盖子垂直向上移动40mm，对瓶身抽壳，再对瓶身、瓶口边缘圆角，最后瓶口和瓶身如右图模型所示的位置，请参照图纸尺寸（单位为mm）进行操作。（28分）任务要求：（1）给下载的模型先加瓶盖，瓶盖尺寸如右图所示。（10分）（2）把瓶盖向上移…
填空题
困难
知识点
题目描述

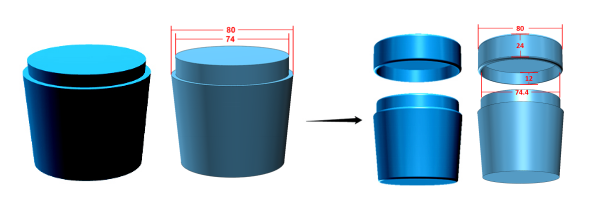

在题目中点击“素材下载”链接，把“化妆瓶.rar”模型文件下载到本地电脑，解压缩后打开如左图所示的“化妆瓶.stp”模型，先给该模型加个盖子，盖子和瓶口要有缝隙，然后盖子垂直向上移动40mm，对瓶身抽壳，再对瓶身、瓶口边缘圆角，最后瓶口和瓶身如右图模型所示的位置，请参照图纸尺寸（单位为mm）进行操作。（28分）
任务要求：
（1）给下载的模型先加瓶盖，瓶盖尺寸如右图所示。（10分）
（2）把瓶盖向上移动40mm，使瓶盖内边缘与瓶口有0.2mm的缝隙。（10分）
（3）对瓶身进行抽壳，厚度T为-2，再对瓶身和瓶口外边缘进行圆角，数值为2。（6分）
（4）模型文件以“XXX-2.Z1”命名，保存到本地电脑中。（2分）
说明：请考生按如下要求提交模型文件：
（1）将模型文件压缩为"rar或zip或7z"格式，大小5M以下，1个文件。
（2）将模型文件通过"上传附件"按钮进行上传。
提问问题：
（1）瓶盖怎么得到？（3.5分）
（2）为什么杯身的抽壳在杯盖做好后再进行更好？（3.5分）
参考答案
1.（答案A或B）：
A. 制作圆柱体盖在杯体上，使用减运算，选择保留杯身实体，得得到杯盖，再使用DE面偏移命令，选中杯盖口内表面，设置向外偏移0.2mm左右的尺寸，得到杯盖盖杯子时得空隙
B. 借助辅助六面体，画出杯盖一半草图，然后利用旋转得到杯盖。
2.如果一开始就抽壳，有可能对杯盖制作有影响。
