A28925. 在题目中点击“素材下载”链接，把“卡车模型.rar”模型文件下载到本地电脑，解压缩后打开如左图所示的“卡车模型.stp”模型。请在车身框线位置上插入“通用”厂家的“TT马达+车轮”，然后把车轮安装到电机转轴上，两个轮子都安装好后利用镜像生成四轮卡车。（24分）任务要求：（1）将通用的电机+车轮安装到如图框线所示的位置。（6分）（2）把车轮分别安装到电机转轴上，车轮轴空隙与电机轴要吻合，插入深度设…
填空题
困难
知识点
题目描述

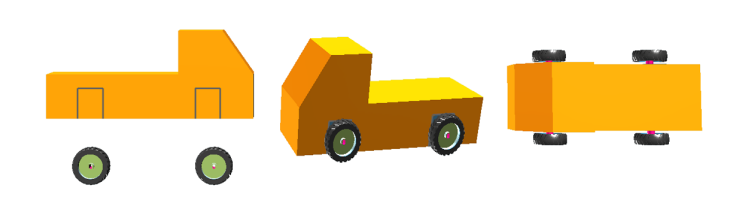

在题目中点击“素材下载”链接，把“卡车模型.rar”模型文件下载到本地电脑，解压缩后打开如左图所示的“卡车模型.stp”模型。请在车身框线位置上插入“通用”厂家的“TT马达+车轮”，然后把车轮安装到电机转轴上，两个轮子都安装好后利用镜像生成四轮卡车。（24分）
任务要求：
（1）将通用的电机+车轮安装到如图框线所示的位置。（6分）
（2）把车轮分别安装到电机转轴上，车轮轴空隙与电机轴要吻合，插入深度设为6mm。（6分）
（3）两个车轮安装好后，利用镜像生成四轮卡车。（10分）
（4）文件以“XXX-3.Z1”命名，保存到本地电脑中。（2分）
说明：请考生按如下要求提交模型文件：
（1）将模型文件压缩为"rar或zip或7z"格式，大小5M以下，1个文件。
（2）将模型文件通过"上传附件"按钮进行上传。
提问问题：
（1）你是怎么把车轮放到电机转轴上的？（3分）
（2）两个轮子都安装好后，如何快捷得到四轮卡车？用复制有什么不好？（3分）
参考答案
1.先使用点到点移动方式把车轮中心定位到电机轴的端面中心上（因为不是完整圆，选择命令后点击鼠标右键用“曲率中心”的方式选到该圆弧的中心点）；再使用动态移动沿轴向里面移动6mm。
（备注说明：此处如果使用自动吸附是不能直接定位到圆弧中心的，所以采用自动吸附操作的是不对的。）
2.
利用平面镜像
复制得到的是同样的实体，需要翻转角度，还要对齐，显得麻烦。
