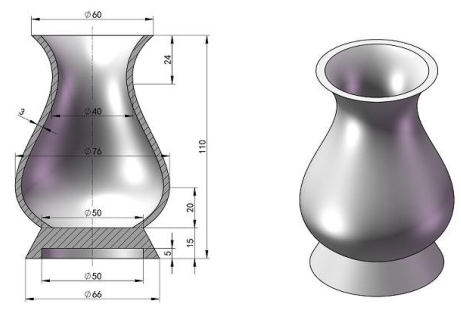

A43913. 请根据图 1-1 所示的花瓶尺寸示意图， 完成该花瓶三维模型的创建。（24 分+6 分面试分） 任务要求如下（以 3D One 软件为例）： 图 1-1 花瓶尺寸示意图a.（24 分） 花瓶的尺寸每符合图一处得 2 分， 共 12 处尺寸， （绘制出三维模型即可，无需标注出尺寸）。b.（0 分） 模型文件以“XXX-1.Z1” 命名， 保存文件（另存为） 到考生目 录中（注： XXX为考试号后三…

A43909 请根据图 2-1 所示的风车支架图纸尺寸示意图， 完成该支架三维模型的创建。（24 分+6分面试分）任务要求如下（以 3D One 软件为例）： 图 2-1 风车支架示意图a. （20 分） 风车支架尺寸每符合一处图中尺寸得 2 分， 共 10 处（绘制出三维模型即可，无需标注出尺寸）。b. （2 分）参考图 2-1 将模型调整出相同的颜色效果。 c. （2 分）模型文件以“XXX-2.Z1”命… 同考点 · 中等 → A43916 请根据下图 1-1 所示台灯模型图纸上的尺寸值（单位为 mm）， 使用基本实体堆积出台灯造型（颜色不做要求）。（24 分） 图 1-1 台灯任务要求：（1） 每处尺寸符合图纸要求。（14 分）（2） 所有实体的位置正确（中心轴同轴）。（4 分）（3） 台灯模型合并为一个整体。（4 分）（4） 模型文件以“XXX-1.Z1” 命名， 保存新的文件（另存为） 到本地电脑中。（2 分）（注 1： XX… 同考点 · 中等 → A43908 参考风车示意图， 按照下面要求， 完成风车三维模型制作。（32 分+8 分面试分）任务要求如下（以 3D One 软件为例）：a.参考图 3-1 所示风车扇叶尺寸示意图， 绘制风车扇叶三维模型。（10 分）图 3-1 风车扇叶尺寸示意图b.导入第二题制作的“风车支架” 模型， 参考图 3-2 所示的电子件结构， 选用电子件库中的数字模型， 分别插入对应电子件（电子件类型需要相同， 型号可以不同，… 同考点 · 中等 → A28935 尝试使用边长为20mm的正方体和底面半径为10mm，高为20mm的圆柱体堆叠完成如下图所示的模型。（模型放置的位置和颜色均不做要求）（28分）任务要求：（1）左下侧的正方体的底面中心点定位在（0,0,0）的位置。（8分）（2）模型尺寸符合图纸要求，且是一个单一实体。（颜色不做要求）（18分）（3）模型文件以“XXX-2.Z1”命名，保存新的文件（另存为）到本地电脑中。（2分）（注1：XXX为考试… 同考点 · 较易 → A28933 请根据图示台灯模型图纸上的尺寸值（单位为mm），使用基本实体摆放出台灯造型。（24分) 任务要求：（1）每处尺寸符合图纸要求。（14分）（2）所有实体的位置正确（中心轴同轴）。（4分）（3）整个模型合并为一个整体。（4分）（4）模型文件以“XXX-1.Z1”命名，保存到本地电脑中。（注：XXX为考试号后三位，1为题号，如命名为001-1）（2分）说明：请考生按如下要求提交模型文件：（1）将模型文… 同考点 · 中等 → A28932 使用基本实体间的组合运算，完成下图所示蛋椅模型的创建(单位为mm)。（28分）任务要求：（1）每处尺寸正确。（20分）（2）蛋椅模型为一个整体。（2分）（3）椭球体位置正确。（4分）（4）模型文件以“XXX-2.Z1”命名，保存到本地电脑中。（2分）说明：请考生按如下要求提交模型文件：（1）将模型文件压缩为"rar或zip或7z"格式，大小5M以下，1个文件。（2）将模型文件通过“上传附件”按钮… 同考点 · 中等 → A28928 根据图示模型的图纸(单位为mm)，绘制出该模型。（28分）任务要求：（1）所有尺寸符合图纸要求。（17分）（2）形状符合图纸要求。（9分）（3）模型文件以“XXX-3.Z1”命名，保存到考生目录中。（2分）说明：请考生按如下要求提交模型文件：（1）将模型文件压缩为"rar或zip或7z"格式，大小5M以下，1个文件。（2）将模型文件通过"上传附件"按钮进行上传。提问问题：（1）你是如何绘制左右对… 同考点 · 较难 → A64532 刚刚画的新图，如果已经保存过一次了，修改后再保存时，只需单击保存。 同考点 →
