1. 主题： 一位数码管数字动态显示
器件： ESP32 主控板、 一位数码管、 74HC595 移位寄存器芯片（或模块） 及相关器件。 以上模块也可以采用分立器件结合面包板进行搭设。
任务要求：

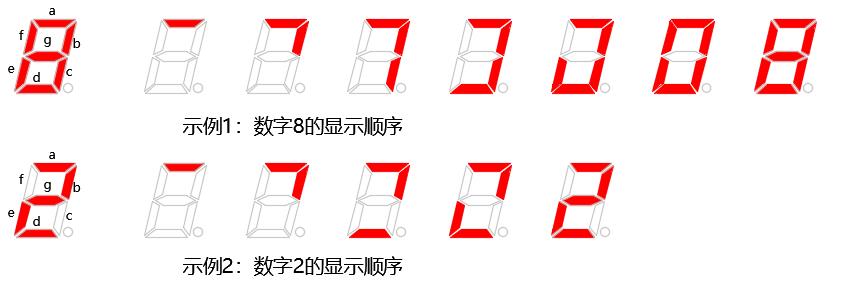

通过在串口监视器输入框中， 输入 0~9 之间的数字， 在一位数码管上按照字段 a~g 的顺序，以间隔 500 毫秒依次显示该数字所对应的字段， 如下图所示。
具体要求如下：
(1) 装置通电启动后， 一位数码管保持熄灭， 不显示任何内容；
(2) 用手点击主控板的电容触摸引脚 T0， 数码管倒计时依次显示 9、 8、 7、 …、 0， 间隔时间为 0.5 秒；
(3) 倒计时显示完毕， 当在串口监视器输入框中输入 0~9 间的任意数字， 并点击发送按键，当前输入的数字输出到串口监视器窗口；
(4) 输入完毕后， 一位数码管按照字段 a~g 的顺序， 以 0.5 秒的时间间隔， 依次显示该数字所对应的字段,如上图所示,形成动态的效果；
(5) 一位数码管必须使用 74HC595 移位寄存器芯片驱动显示。 如采用其他方式， 本实操成绩得 0 分；
(6) 程序采用 C 代码编写， 不得使用外部库调用；
(7) 未作规定处可自行处理， 无明显与事实违背即可。
说明： 请考生在考试结束前， 按照如下要求提交相关文件。
(1) 将程序放在一个文件夹中， 压缩为 1 个“rar 或 zip” 格式文件， 并命名为： DJKS5_身份证号， 大小 5M 以下；
(2) 将程序文件通过“上传附件” 按钮进行上传；
(3) 程序编写过程中不得打开其它示例程序， 如发现， 实操成绩按照 0 分处理。
参考答案
参考资料：
数组 NUM[] 保存的是 0~9 和'.'十六进制形式的数码管显示的段位信息。编程时可参考使用。
// 保存 0~9
byte NUM[] = {0xFC, 0x60, 0xDA, 0xF2, 0x66, 0xB6, 0xBE, 0xE0, 0xFE, 0xF6};
