A38064. 主题： 抢答器器件：ESP32 主控板 1 块， 按键模块 2 个（A 键和 B 键）， 四位数码管 1个， 74HC595 移位寄存器芯片（或模块） 及相应辅件。 以上模块也可使用分立器件结合面包板搭建。任务要求：抢答器由 A、 B 双方组成， 分别位于左右两侧， A 方对应 A 键， B 方对应 B 键， 四位数码管位于双方的中间位置， 用于显示抢答结果。 抢答采用3 局 2 胜制。 具体任…
题目描述
主题： 抢答器
器件：
ESP32 主控板 1 块， 按键模块 2 个（A 键和 B 键）， 四位数码管 1个， 74HC595 移位寄存器芯片（或模块） 及相应辅件。 以上模块也可使用分立器件结合面包板搭建。
任务要求：
抢答器由 A、 B 双方组成， 分别位于左右两侧， A 方对应 A 键， B 方对应 B 键， 四位数码管位于双方的中间位置， 用于显示抢答结果。 抢答采用3 局 2 胜制。 具体任务说明及要求如下：
(1) 装置通电启动后， 在四位数码管第 2 位倒计时依次显示 5、 4、 3、2、 1， 间隔时间为 1 秒；

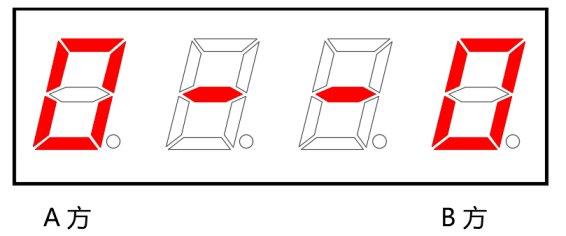

(2) 倒计时显示完毕， 四位数码管显示比分“0--0”， 如下图所示：
(3) 抢答开始后， 率先按下按键一方的比分加 1， 另一方的比分保持不变；
(4) 双方释放按键后， 开始下一轮抢答；
(5) 当 A、 B 双方中一方比分率先达到 2 分时， 抢答结束， 此时四位数码管闪烁显示比分， 再次点击按键比分不再改变；
(6) 四位数码管必须使用 74HC595 移位寄存器芯片驱动显示。 如采用其他方式， 本实操成绩得 0 分；
(7) 程序采用 C 代码编写， 不得使用外部库调用；
(8) 未作规定处可自行处理， 无明显与事实违背即可。说明： 请考生在考试结束前， 按照如下要求提交相关文件。
(1) 将程序放在一个文件夹中， 压缩为 1 个“rar 或 zip” 格式文件，并命名为： DJKS5_身份证号， 大小 5M 以下；
(2) 将程序文件通过“上传附件” 按钮进行上传；
(3) 程序编写过程中不得打开其它示例程序， 如发现， 实操成绩按照 0分处理。
参考资料：
数组 NUM[] 保存的是 0~9 十六进制形式的数码管显示的段位信息。 编
程时可参考使用。
// 保存 0~9
byte NUM[] = {0xFC, 0x60, 0xDA, 0xF2, 0x66, 0xB6, 0xBE, 0xE0,
0xFE, 0xF6} ;
参考答案
一、电路搭设(共1题，共20分)
1.电路搭设
元器件：
（1）装置中包含2个按键模块或按键开关；（2分）
（2）装置中包含1个四位数码管；（4分）
（3）装置中包含74HC595移位寄存器模块或芯片；（4分）
电路搭设：
（4）按键模块或按键开关与主控板正确连接；（2分）
（5）四位数码管和74HC595移位寄存器芯片或模块正确连接；（4分）
（6）74HC595移位寄存器芯片或模块和主控板正确连接。（4分）
二、功能实现(共1题，共80分)
2.功能呈现：
（1）实现当装置通电启动后，在四位数码管第2位倒计时依次显示5、4、3、2、1，间隔时间为1秒；（10分）
（2）倒计时显示完毕，实现四位数码管显示比分“0--0” ；（10分）
测评老师通知考生将抢答动作分解为先后两个动作进行评测。
（3）第1轮抢答，当先按下A键时，实现四位数码管显示比分“1--0” ；（10分）
（4）第1轮抢答，当先按下A键后，再按下B键，四位数码管显示比分“1--0”不变；（10分）
（5）第2轮抢答，当先按下B键时，实现四位数码管显示比分“1--1” ；（10分）
（6）第2轮抢答，当先按下B键后，再按下A键，四位数码管显示比分“1--1”不变；（10分）
（7）第3轮抢答，A、B两键同时按下，抢答成功的一方比方加1。抢答结束，实现四位数码管显示比分“1--2”或“2--1”，比分闪烁显示；（10分）
（8）再次点击按键，四位数码管显示比分不再改变。（10分）
