填空题
中等
知识点
题目描述

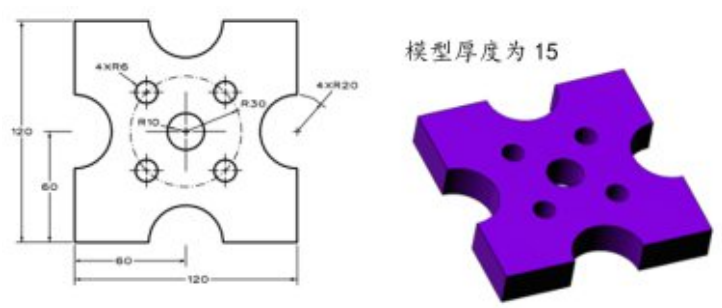

使用基本实体间的组合运算， 完成下图 3-1 所示零件模型的创建(单位为 mm， 颜色不做要求)。（28 分）
图 3-1 零件
任务要求：
（1） 每处尺寸符合图纸。（18 分）
（2） 4 个 R6 孔位置正确。（8 分）
（3） 模型文件以“XXX-3.Z1” 命名， 保存新的文件（另存为） 到本地电脑中。（2 分）
说明：
请考生按如下要求提交模型文件：
（1） 将模型文件压缩为"rar 或 zip"格式， 大小 5M 以下， 1 个文件。
（2） 将模型文件通过“上传附件” 按钮进行上传。
参考答案
待更新
