主题：时间可调交通灯（三级）
器件：Atmega328P主控板1块，交通灯模块2个（交通灯A和交通灯B），电位器模块1个及相应辅件。以上模块也可使用分立器件结合面包板搭建。
任务要求：
交通灯A位于主路，交通灯B位于支路，正常情况下，两个交通灯的黄灯时间为2秒，绿灯时间为12秒。在早晚高峰拥堵时段，主路的绿灯时间根据拥堵情况在12~20秒之间可调，具体说明如下：
(1)装置启动后，交通灯A和交通灯B按照正常的规则，交替工作。交通灯的亮灯顺序为绿灯、黄灯、红灯；
(2)旋转电位器，实现主路交通灯A的绿灯时长在12~20秒之间可调；
(3)根据上述要求，绘制流程图；
(4)未作规定处可自行处理，无明显与事实违背即可。
说明：请考生在考试结束前，按照如下要求提交相关文件。
(1)将程序放在一个文件夹中，压缩为1个“rar或zip”格式文件，并命名为：DJKS3_身份证号，大小5M以下；
(2)将程序文件通过“上传附件”按钮进行上传；
(3)程序编写过程中不得打开其它示例程序，如发现，实操成绩按照0分处理。
参考答案
一、评分组成
1、电路搭设（20分）
元器件：
(1)装置中包含交通灯A（或元器件）；（3分）
(2)装置中包含交通灯B（或元器件）；（3分）
(3)装置中包含电位器模块（或元器件）；（3分）
电路搭设：
(4)交通灯A（或元器件）与主控板正确连接；（4分）
(5)交通灯B（或元器件）与主控板正确连接；（4分）
(6)电位器模块（或元器件）与主控板正确连接。（3分）
2、功能实现（80分）
说明：本程序有多种实现方法，只要效果符合要求即可。
编写程序文件命名规则为：DJKS3_身份证号，考试完毕确认考生在考试页面以附件形式上传。

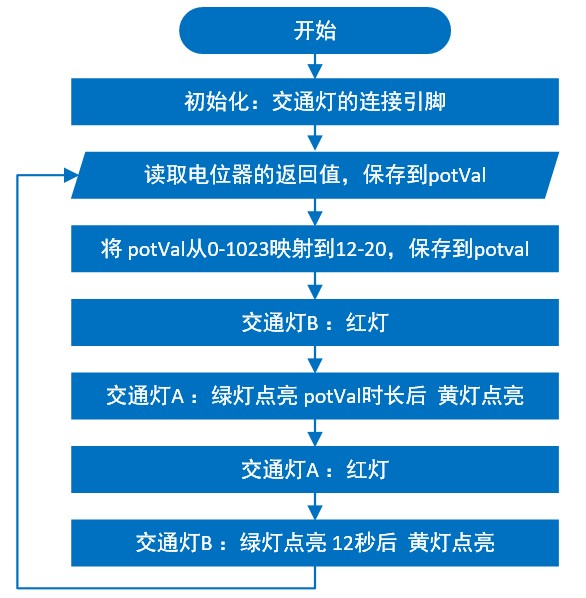

第一部分：流程图（20分）
见编程解析
流程图绘制：
(1)【起始框】有且绘制正确；（2分）
(2)【输入框】有且绘制正确；（2分）
(3)【处理框】有且绘制正确；（2分）
(4)【连接线】有闭环；（2分）
(5)流程图绘制整齐；（4分）
流程图功能：
(6)表达言辞清晰；（4分）
(7)表达基本正确。（4分）
第二部分：程序功能实现（60分）
(1)实现交通灯A正常工作，即按照绿灯点亮12秒，黄灯点亮2秒，然后红灯点亮；（15分）
(2)实现当交通灯A工作时，交通灯B显示为红灯；（5分）
(3)实现交通灯B正常工作，即按照绿灯点亮12秒，黄灯点亮2秒，然后红灯点亮；（15分）
(4)实现当交通灯B工作时，交通灯A显示为红灯；（5分）
(5)实现通过旋转电位器控制交通灯A的绿灯时长在12~20秒之间可调（测评老师让学生调整到20秒，通过观察判断）。（20分）答案解析
