A24750. $共阳数码管和74HC595芯片连接如下图所示，执行下列程序后，数码管显示的图形如图中红色所示，shiftOut程序行[ ]内的数值为？（）void setup() { pinMode(5, OUTPUT); pinMode(18, OUTPUT); pinMode(19, OUTPUT); digitalWrite(5, LOW); shiftOut(19, 18, LSBFIRST, [])\dots$

单选题困难

知识点

数码管 74HC595 移位寄存器位运算

题目描述

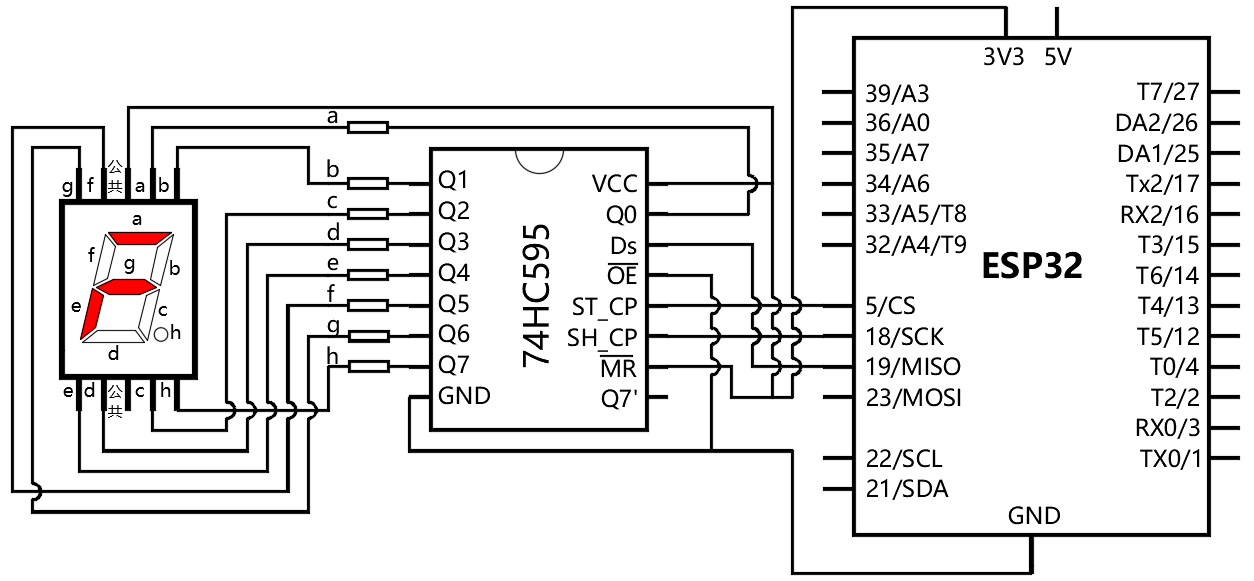

共阳数码管和74HC595芯片连接如下图所示，执行下列程序后，数码管显示的图形如图中红色所示，shiftOut程序行[ ]内的数值为？（ ） void setup() { pinMode(5, OUTPUT); pinMode(18, OUTPUT); pinMode(19, OUTPUT); digitalWrite(5, LOW); shiftOut(19, 18, LSBFIRST, []); digitalWrite(5, HIGH); digitalWrite(5, LOW); }

0b10001010

0b1010001

0b1110101

0b10101110
