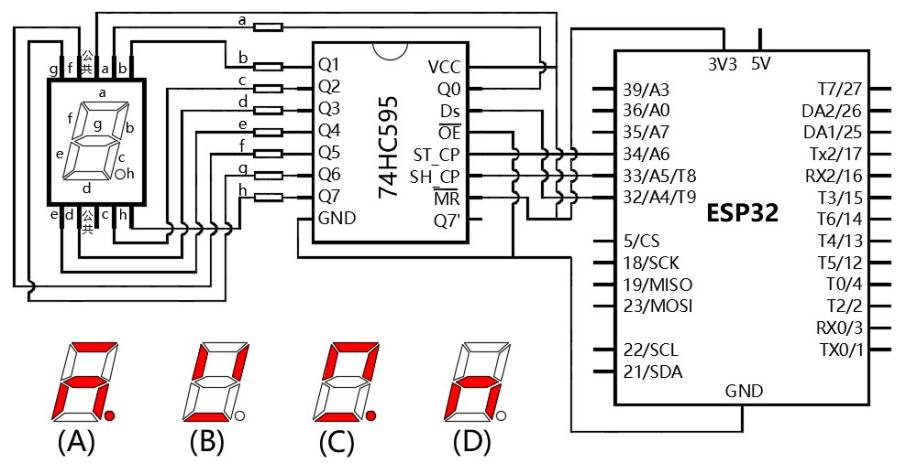

A24699. 共阳数码管和74HC595芯片连接如下图所示，执行下列程序后，数码管显示的图形为？（ ）void setup() { pinMode(32, OUTPUT); pinMode(33, OUTPUT); pinMode(34, OUTPUT); digitalWrite(34,LOW); shiftOut(32,33,MSBFIRST,0xAB); digitalWrite(34,HIGH); d…

A65310 青少年机器人技术等级考试实操题：一位数码管字段交互控制。主题：一位数码管字段交互控制器件：ESP32主控板、一位数码管、74HC595移位寄存器芯片（或模块）及相关器件。以上模块也可以采用分立器件结合面包板进行搭设。任务要求： 通过在串口监视器输入框中，输入相应的内容，控制一位数码管相应字段的点亮和熄灭。数码管各字段编号如图1所示。具体要求如下： (1) 装置通电启动后，一位数码管倒计时依次显… 同考点 → A65120 青少年机器人技术等级考试五级实操题：电容触摸传感器。主题：电容触摸传感器器件：ESP32主控板、LED灯模块、按键模块、四位数码管、74HC595移位寄存器芯片（或模块）及相关器件。以上模块也可以采用分立器件结合面包板进行搭架。任务要求：将ESP32提供的电容触摸传感器的返回值显示到四位数码管，当手触摸电容传感器时，LED指示灯点亮。具体要求如下：（1）装置启动前，四位数码管不显示任何内容。（2… 同考点 → A64649 主题：抢答器器件：ESP32主控板1块，按键模块2个（A键和B键），四位数码管1个，74HC595移位寄存器芯片（或模块）及相应辅件。以上模块也可使用分立器件结合面包板搭建。任务要求：抢答器由A、B双方组成，分别位于左右两侧，A方对应A键，B方对应B键，四位数码管位于双方的中间位置，用于显示抢答结果。抢答采用3局2胜制。具体任务说明及要求如下：(1) 装置通电启动后，在四位数码管第2位倒计时依次… 同考点 → A24674 通过shiftOut函数向74HC595移位寄存器芯片DS引脚发送数据，程序如下，程序运行后，74HC595移位寄存器芯片中的数据正确的是？（ ）shiftOut(dataPin,clockPin,LSBFIRST,0xF); 同考点 · 困难 → A21137 主题：串口交互可调红绿灯倒计时牌仿真器件：ESP32主控板、按键模块、四位数码管、74HC595移位寄存器芯片（或模块）及相关器件。以上模块也可以采用分立器件结合面包板进行搭设。任务要求：使用四位数码管模拟交通路口红绿灯的倒计时牌，倒计时牌的显示内容通过串口输入报文实现控制。报文的格式为：XX-YY-ZZ，其中XX表示总的通行时长，范围10~20；YY表示闪烁显示的时间，范围0~9；ZZ表示闪烁… 同考点 · 中等 → A20025 通过shiftOut()函数向级联74HC595移位寄存器芯片DS引脚发送数据，程序如下，移位寄存器中的A、B、C三个位的数据是？（ ） 同考点 · 困难 → A65772 共阴数码管和 74HC595 芯片连接如下图所示，执行下列程序后，数码管显示的图形如图中红色所示，shi 同考点 → A65762 74HC595 移位寄存器芯片的下列引脚中，用于控制将移位寄存器中的数据传送到存储寄存器的引脚是？ 同考点 →
